Radar con Arduino y Processing

por | Mar 22, 2017 | Arduino, Processing | 4 Comentarios

Radar

Introducción

En este artículo vamos a tratar de realizar un radar, utilizando Arduino para obtener las señales correspondientes, y Processing para procesarlas.

Si queréis modificar las proporciones del radar graficado con Processing a vuestro gusto necesitaréis tener conocimientos básicos de trigonometría, por lo que intentaré ser claro y conciso a la hora de explicar el código.

Materiales

Para la realización de nuestro radar vamos a necesitar los siguientes materiales:

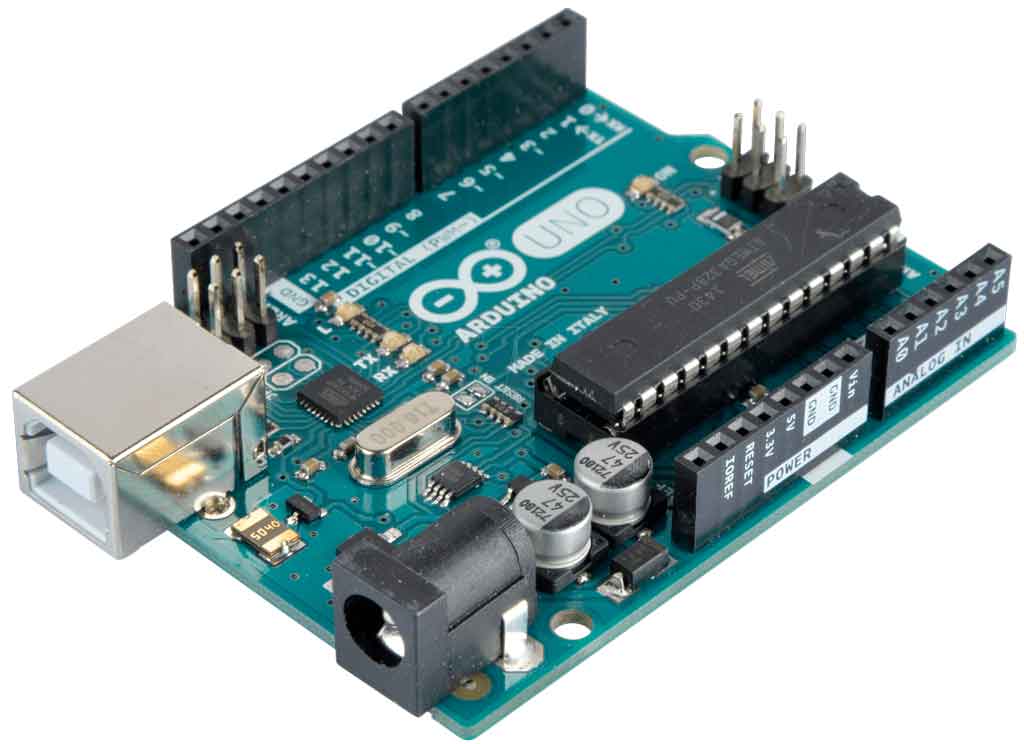

  • x1 Arduino UNO (Aunque serviría otra versión también)
  • x1 ServoMotor

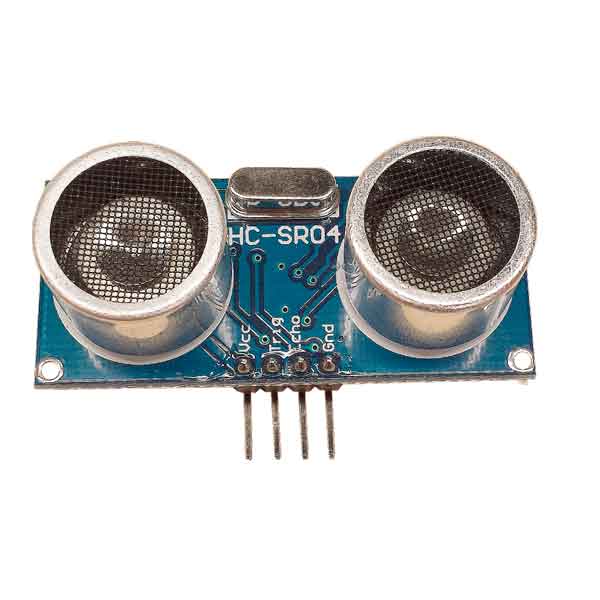

  • x1 Sensor Ultrasónico HC-SR04

(Ni que decir tiene que necesitaremos el cable USB y una protoboard para realizar las conexiones)

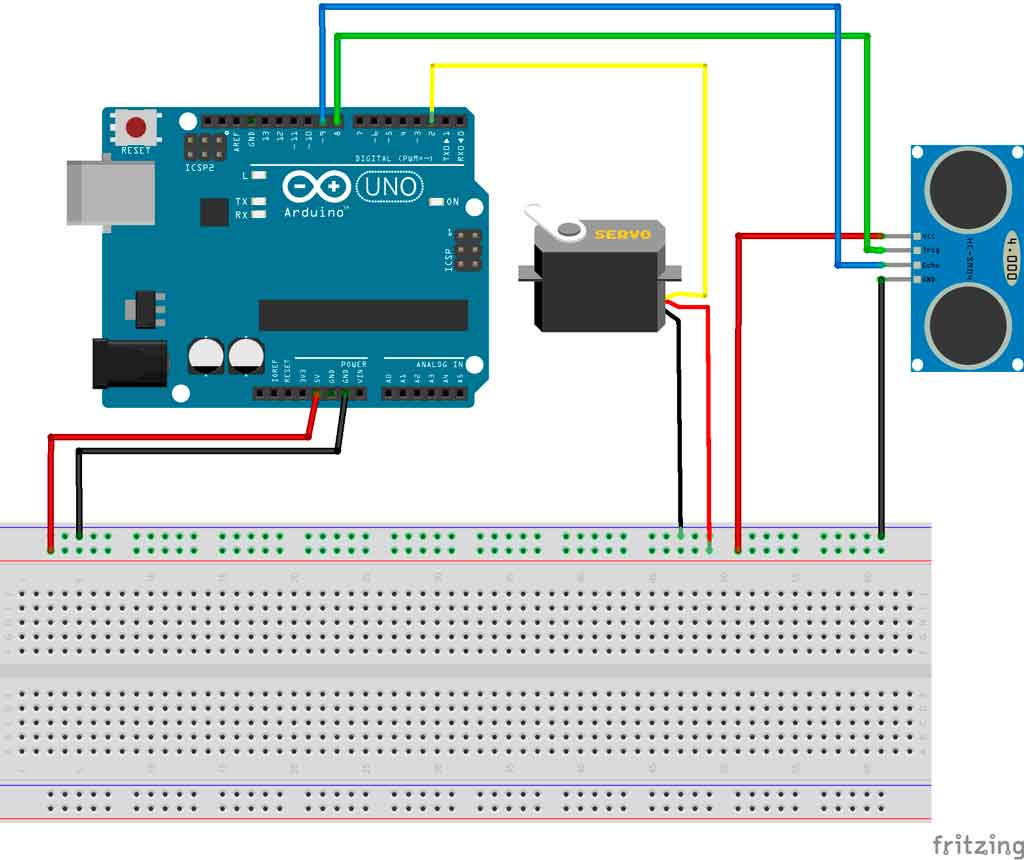

Esquema

Como alimentación de nuestro Arduino UNO en mi caso utilizaré el cable USB conectado directamente al PC, pero también podéis alimentarlo conectándolo a alguna batería portátil o por su puerto DC Jack.

Arduino

Vamos a necesitar un par de librerías para este proyecto, concretamente NewPing para el sensor ultrasónico y Servo para el control del servomotor.

Lo primero que necesitaremos hacer es importar dichas librerías dentro de nuestro sketch Arduino.

#include <Servo.h>
#include <NewPing.h>
A continuación deberemos definir los pines que utilizaremos durante la ejecución de nuestro programa.
// Trigger pin del sensor ultrasónico conectado a Arduino
#define TRIGGER_PIN 8
// Echo pin del sensor ultrasonico conectado a Arduino
#define ECHO_PIN 9
// Distancia maxima que queremos detectar (en cm). El maximo del sensor ronda entre 400-500cm.
#define MAX_DISTANCE 200
Creamos un objeto del tipo NewPing, para acceder a las funcionalidades del sensor ultrasónico, y otro del tipo Servo, para poder controlar el servomotor.
// Inicialización del sensor ultrasónico
NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);
Servo radar;
En la función setup() inicializaremos solamente el Serial y el Servo, ya que no hace falta inicializar el sensor ultrasónico.
void setup() {
    Serial.begin(9600);  // Inicializamos el puerto Serial
    radar.attach(2);  // Indicamos que usaremos el pin 2 para mover el servo (radar)
    radar.write(0);  // Lo colocamos en la posicion de 0 grados
    delay(2000);  // Esperamos 2 segundos
}
Dentro de nuestra función loop() tendremos dos bucles for, cada uno de los cuales dedicado a recorrer el rango de distancia del radar (180º) en una dirección, y enviar las mediciones del sensor ultrasónico en cada grado recorrido. Además, el texto que enviemos a través del Serial tendrá un formato concreto para poderlo leer posteriormente desde Processing. Así seria el primer bucle:
// Bucle for que mueve el servo desde los 0 grados hasta los 180
for (int i = 0; i <= 180; i++) {
    radar.write(i);  // Movemos el servo
    int ms = sonar.ping_median(2);  // Obtenemos la media de microsegundos de 2 pulsos
    int distancia = sonar.convert_cm(ms);  // Convertimos la media de microsegundos en distancia en cm
    delay(10);
    // Enviamos los datos con formato 'Angulo,Distancia.'
    Serial.print(i);
    Serial.print(",");
    Serial.print(distancia);
    Serial.println(".");
}
Y así el segundo:
// Bucle for que mueve el servo desde los 180 grados hasta los 0
for (int i = 179; i >= 0; i--) {
    radar.write(i);  // Movemos el servo
    int ms = sonar.ping_median(2);  // Obtenemos la media de microsegundos de 2 pulsos
    int distancia = sonar.convert_cm(ms);  // Convertimos la media de microsegundos en distancia en cm
    delay(10);
    // Enviamos los datos con formato 'Angulo,Distancia.'
    Serial.print(i);
    Serial.print(",");
    Serial.print(distancia);
    Serial.println(".");
}
El código completo nos quedaría así:

radar_arduino.ino

#include <Servo.h>
#include <NewPing.h>

// Trigger pin del sensor ultrasónico conectado a Arduino
#define TRIGGER_PIN  8
// Echo pin del sensor ultrasonico conectado a Arduino
#define ECHO_PIN     9
// Distancia maxima que queremos detectar (en cm). El maximo del sensor ronda entre 400-500cm.
#define MAX_DISTANCE 200

// Inicialización del sensor ultrasónico
NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);
Servo radar;

void setup() {
    Serial.begin(9600);  // Inicializamos el puerto Serial
    radar.attach(2);  // Indicamos que usaremos el pin 2 para mover el servo (radar)
    radar.write(0);  // Lo colocamos en la posicion de 0 grados
    delay(2000);  // Esperamos 2 segundos
}

void loop() {
    for (int i = 0; i <= 180; i++) {
        radar.write(i);  // Movemos el servo
        int ms = sonar.ping_median(2);  // Obtenemos la media de microsegundos de 2 pulsos
        int distancia = sonar.convert_cm(ms);  // Convertimos la media de microsegundos en distancia en cm
        delay(10);
        // Enviamos los datos con formato 'Angulo,Distancia.'
        Serial.print(i);
        Serial.print(",");
        Serial.print(distancia);
        Serial.println(".");
    }
    delay(50);

    for (int i = 179; i >= 0; i--) {
        radar.write(i);  // Movemos el servo
        int ms = sonar.ping_median(2);  // Obtenemos la media de microsegundos de 2 pulsos
        int distancia = sonar.convert_cm(ms);  // Convertimos la media de microsegundos en distancia en cm
        delay(10);
        // Enviamos los datos con formato 'Angulo,Distancia.'
        Serial.print(i);
        Serial.print(",");
        Serial.print(distancia);
        Serial.println(".");
    }
    delay(50);
}

Processing

En este apartado no me detendré a explicar trozo a trozo la funcionalidad del código, ya que es bastante largo y algunas partes son algo complejas. Sin embargo, me he encargado de comentar con el mayor nivel de detalle posible el código, para que la comprensión del mismo resulte más sencillo y a la vez no tenga que extenderme mucho. Éste sería el resultado del código para el radar en Processing:

radar_processing.pde

import processing.serial.*;

Serial myPort;

String angle=""; // Variable que almacenara el angulo en el que se encuentra el servo en String
String distance=""; // Variable usada para almacenar la distancia en cm del objeto al sensor en String
String data=""; // Variable que almacena el mensaje enviado desde el Arduino a traves del Serial
String noObject; // Texto que mostrara si el/los objeto/s detectado/s estan en rango o no
float pixsDistance; // Variable que almacenara la distancia convertida de cm a px
int iAngle, iDistance; // Variables que almacenaran las variables 'angle' y 'distance' convertidas de String a int
int index1; // Variable que almacenara el index del splitter (separador) del mensaje enviado desde Arduino (',')
int rc = 10; // Codigo ASCII del retorno de carro, sera usado para guardar el mensaje de Arduino hasta el salto de linea

void setup() {
    // Aqui se especifican las dimensiones de la ventana
    size(1920, 1080);
    //println(Serial.list()); // Lista todos los puertos series
    myPort = new Serial(this, Serial.list()[1], 9600); // Establece un puerto serie
    myPort.bufferUntil(rc); // Almacena en el bufer hasta llegar un retorno de carro
}

void draw() {
    // Simula desenfoque de movimiento (motion blur) y decoloracion lenta (slow fade) de la linea de movimiento verde
    noStroke();
    fill(0, 2.5);
    rect(0, 0, width, height-height*0.05);
    drawRadar(); // Dibuja las lineas del radar
    drawLine();  // Dibuja las lineas verdes del radar
    drawObject(); // Dibuja las lineas rojas del radar en base a si se ha detectado un objeto y su distancia de nosotros
    drawText(); // Dibuja el texto del radar

    println(iAngle + " " + iDistance);  // Imprime por consola el angulo y distancia del objeto con formato 'Angulo Distancia'
}

// Obtenemos los valores del puerto Serial
void serialEvent (Serial myPort) {
    data = myPort.readStringUntil(rc); // Leemos el mensaje enviado desde Arduino con formato 'Angulo,Distancia.'
    data = data.substring(0,data.length()-1); // Eliminamos el '.' del mensaje

    index1 = data.indexOf(','); // Almacenamos la posicion del splitter (',')
    angle= data.substring(0, index1); // Almacenamos los caracteres desde la posicion 0 hasta el splitter (sin incluir)
    distance= data.substring(index1+1, data.length()); // Almacenamos los caracteres desde la posicion del splitter+1 hasta el final

    // Convertimos los Strings obtenidos en Integers
    iAngle = int(angle);
    iDistance = int(distance);
}

void drawRadar() {
    pushMatrix();
    translate(width/2,height-height*0.074); // Movemos la matriz al punto desde el que se dibujaran las lineas y arcos del radar
    noFill();
    strokeWeight(0.1);
    stroke(98,245,31); // Color verde
    // Dibujamos los arcos del radar
    arc(0,0,(width-width*0.0625),(width-width*0.0625),PI,TWO_PI);
    arc(0,0,(width-width*0.27),(width-width*0.27),PI,TWO_PI);
    arc(0,0,(width-width*0.479),(width-width*0.479),PI,TWO_PI);
    arc(0,0,(width-width*0.687),(width-width*0.687),PI,TWO_PI);
    // Dibujamos las lineas de los angulos
    line(-width/2,0,width/2,0);
    line(0,0,(-width/2)*cos(radians(30)),(-width/2)*sin(radians(30)));
    line(0,0,(-width/2)*cos(radians(60)),(-width/2)*sin(radians(60)));
    line(0,0,(-width/2)*cos(radians(90)),(-width/2)*sin(radians(90)));
    line(0,0,(-width/2)*cos(radians(120)),(-width/2)*sin(radians(120)));
    line(0,0,(-width/2)*cos(radians(150)),(-width/2)*sin(radians(150)));
    line((-width/2)*cos(radians(30)),0,width/2,0);
    popMatrix();
}

void drawObject() {
  pushMatrix();
  translate(width/2, height-height*0.074); // Movemos la matriz al punto desde el que se dibujaran las lineas rojas del radar del objeto detectado (si se ha detectado)
  strokeWeight(12.5);
  stroke(255, 10, 10); // Color rojo
  pixsDistance = iDistance*((height-height*0.1666)*0.025); // Convertimos la distancia del sensor de cm a px
  // Limitamos el rango de deteccion del sensor a 40cm
  if (iDistance<=40) {
    // Dibujamos el objeto en base al angulo y la distancia
    line(pixsDistance*cos(radians(iAngle)), -pixsDistance*sin(radians(iAngle)), (width-width*0.505)*cos(radians(iAngle)), -(width-width*0.505)*sin(radians(iAngle)));
  }
  popMatrix();
}

void drawLine() {
  pushMatrix();
  strokeWeight(11);
  stroke(88, 255, 109); // Color verde
  translate(width/2, height-height*0.074); // Movemos la matriz al punto desde el que se dibujaran las lineas verdes del radar
  line(0, 0, (height-height*0.12)*cos(radians(iAngle)), -(height-height*0.12)*sin(radians(iAngle))); // Dibujamos la linea verde en base al angulo
  popMatrix();
}

void drawText() {
  pushMatrix();
  if (iDistance>40) {
    // Si la distancia excede de 40cm cambiamos el valor del String noObject a 'Fuera de Rango'
    noObject = "Fuera de Rango";
  }
  else {
    // Sino significa que el objeto esta en rango por lo que el String contendra 'En Rango'
    noObject = "En Rango";
  }
  fill(0);
  noStroke();
  rect(0, height-height*0.072, width, height);
  fill(98, 245, 31);

  /*********************     Dibujamos todo el texto que aparece en la ventana     *********************/

  text("10cm", width-width*0.3854, height-height*0.0833);
  text("20cm", width-width*0.281, height-height*0.0833);
  text("30cm", width-width*0.177, height-height*0.0833);
  text("40cm", width-width*0.0729, height-height*0.0833);
  // Tamaño del texto para el pie de programa (objeto, angulo, distancia)
  textSize(15);
  text("Objeto: " + noObject, width-width*0.975, height-height*0.0277);
  text("Ángulo: " + iAngle +"°", width-width*0.525, height-height*0.0277);
  text("Distancia: ", width-width*0.1, height-height*0.0277);
  if (iDistance<200) {
    text(iDistance +" cm", width-width*0.04, height-height*0.0277);
  }
  // Tamaño del texto para los numeros del radar
  //textSize(15);
  fill(98, 245, 60);
  translate((width-width*0.4994)+width/2*cos(radians(30)), (height-height*0.0907)-width/2*sin(radians(30)));
  rotate(-radians(-60));
  text("30°", 0, 0);
  resetMatrix();
  translate((width-width*0.503)+width/2*cos(radians(60)), (height-height*0.0888)-width/2*sin(radians(60)));
  rotate(-radians(-30));
  text("60°", 0, 0);
  resetMatrix();
  translate((width-width*0.507)+width/2*cos(radians(90)), (height-height*0.0833)-width/2*sin(radians(90)));
  rotate(radians(0));
  text("90°", 0, 0);
  resetMatrix();
  translate(width-width*0.513+width/2*cos(radians(120)), (height-height*0.07129)-width/2*sin(radians(120)));
  rotate(radians(-30));
  text("120°", 0, 0);
  resetMatrix();
  translate((width-width*0.5104)+width/2*cos(radians(150)), (height-height*0.0574)-width/2*sin(radians(150)));
  rotate(radians(-60));
  text("150°", 0, 0);

  popMatrix();
}
Aquí os dejo un pequeño vídeo del radar en funcionamiento:

Recursos

Tenéis disponibles los recursos del post en el siguiente enlace, ¡espero que os haya gustado!

NOTA: Si usáis el radar en una habitación algo pequeña y/o con muchos objetos es posible que el radar dé falsos positivos.
Esto se debe a que los ultrasonidos rebotan de más en la habitación y en los objetos, provocando que colisionen ondas entre sí y, por ende, ocasionando malas lecturas.
